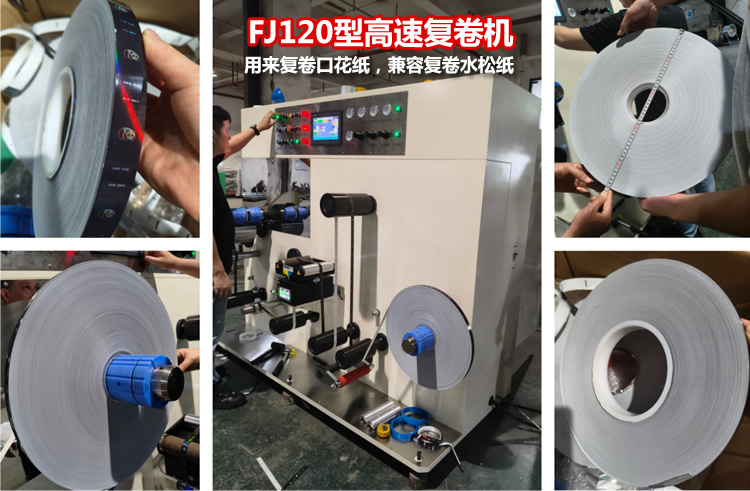

FJ120型高速?gòu)?fù)卷機，主要用來復卷口花紙，兼容復卷水松紙，具有自動化程度高，生產效率高，產品精度高等優點。
二、放卷主要技術參數：
1. 規格：
口花紙復卷寬度19-22mm，水松紙復卷寬度46-80mm，導輥幅寬200mm。
2.材料：卷筒紙材料，基材30-100g/㎡。
3.導輥：所有導輥采用鋁合金材質；部分鋁合金導輥包防滑膠帶。
4.放卷：直徑Φ600mm，口花紙塑料芯內徑φ101mm和120mm 2種規格，水松紙塑
料芯內徑φ66.5mm。
三、收卷主要技術參數：
1. 生產速度：生產速度200m/min-500m/min（視材料工藝而定），速度通過人機界面設定；機械最高500m/min。
2.張力控制：采用伺服電機及驅動器控制張力系統，可以正反卷取。
3.糾偏：收卷前安裝糾偏，超聲波光電頭及控制器，具有跟邊功能(臺灣普利源)。
4.收卷結構：
收卷材料外觀平整、端面整齊，誤差≤±0.10 mm（接頭≤±0.20 mm），
最大直徑Φ550 mm，塑料芯內徑φ66.5mm、φ101mm、120mm 3種規格（采
用φ66mm氣漲軸1根，φ100.5mm和φ119.5mm漲套各1只）。采用單
軸表面靠底輥式卷取,底輥約φ180mm，鍍硬鉻精磨處理，收卷軸隨著卷
徑的增大，自然抬高，采用電氣比例閥（日本SMC）控制。
5.照明燈管用白色節能燈1只，安裝在設備的上方。
6.PLC集中控制，收放卷張力用伺服電機控制，通過觸摸屏設置參數，
張力任意可調，系統控制的全部參數在觸摸屏上可實現設定及顯示；觸
摸屏中可預先建立，應用寫入和讀入菜單（配方參數），針對不同的復
卷材料及工藝，可通過觸摸屏一鍵式寫入儲存，然后讀入菜單，自動更
換運行參數后即可直接開機，無需逐條改換，方便操作。
7. 伺服電機：放卷采用伺服電機及驅動器1.8KW 1套，收卷采用伺服電機及驅動1.8KW 1套（蘇州匯川）。
8. 電氣控制：采用蘇州匯川伺服系統控制，彩色人機界面10寸1臺（北京昆侖通態）， PLC可編程控制器（蘇州匯川），開關、按鈕采用德國伊頓穆勒，低壓
電器采用法國施耐德。
9. 外型尺寸約：長×寬×高＝2.3米×1.2米×1.8米。
10. 外觀顏色：乳白色噴漆，按涂裝工業標準要求。
11. 電源：三相、380V、50HZ。
12. 裝機總功率約4KW。
13. 墻板：收卷墻板采用厚度約20mm（匡架式機構）鋼板時效處理，不變形，選用數控加工中心加工，保證尺寸的精密。
14. 同步帶或直聯式傳動。
15. 所有軸承采用進口產品。
